半球阀除正常作为全开全闭使用外,也可作调节和节流使用。但要特别注意介质的流动方向,以免密封面受冲蚀或加剧磨损。(料浆阀和煤粉阀严禁作调节用)在石油、化工、冶金、电力、燃气、排灰、喷煤粉等行业是闸阀、截止阀、球阀的更新换代产品。
结构特点
由于采用偏心结构,阀门在关闭的过程中,球体逐渐靠近阀座,到关闭位置完全接触;在开启时球体离开密封位置即完全脱开,开启扭拒小;第二个特点是密封面可实现自清洁,球体离开阀座时,介可冲去密封面上的积聚物,对于易结晶介质,球体在关闭过程中可切除介质结晶达到密封的目的,避免了其它阀门无法开关的弊端;第三个特点是密封严紧,球休、阀座是双金属,采取不同工艺,密封面可组合成防腐、耐磨等各种类型,满足不同工况的需求,密封是球面线接触,靠二维偏心实现零泄漏;第四个特点是使用较长时间发现密封副磨损时,只需关闭时压紧套再压紧少许,仍可实现可靠密封,延长使用寿命。此外,调整或更换密封副,阀门可继续使用,避免了现行众多阀门密封失效整台报废的弊端。
阀门安装
按阀体上标示的介质流通方向直接安装在管路上。一般情况下,可安装在管路的任意位置。如果阀门用于含颗粒及悬浮物的流体时其安装位置有水平管路安装及垂直管路安装两种方式。当采用水平安装时,阀瓣的轴线是与阀座端进入阀体的流向平行,阀瓣回转即开启。当采用垂直安装时,保持瓣在阀体的上半部;其阀座端的定位如图所示。
产品维护
长期使用会出现关闭不到位,操作力矩不当,关闭不严时,可松开蜗轮减速机上手轮一侧的限位螺丝上的螺母,旋转手轮,将阀门关紧,将此限位螺丝拧紧后,退回半周并锁紧螺母。长期使用填料若有磨损,只需将填料压盖的压紧螺母均匀紧至不漏即可(切勿使填料压盖倾斜)。若需更换填料,应将阀门关闭。

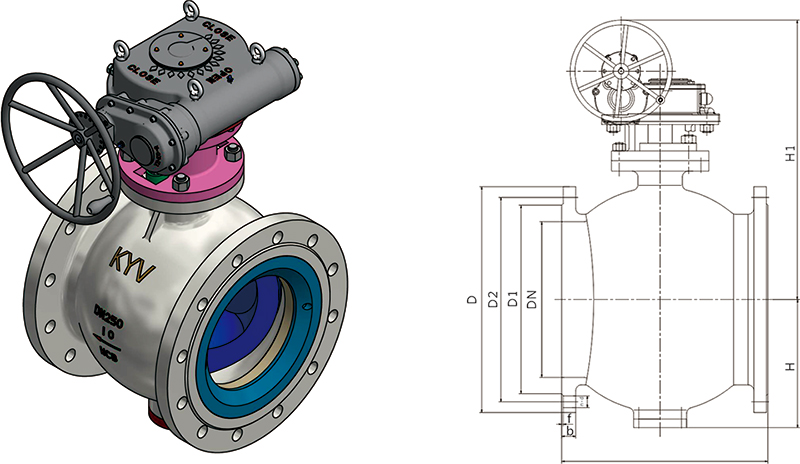

外形及连接尺寸

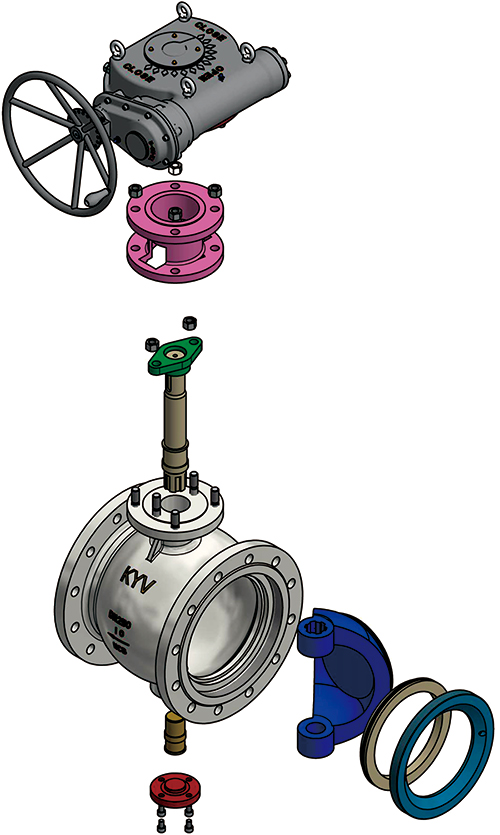

偏心半球阀结构分解

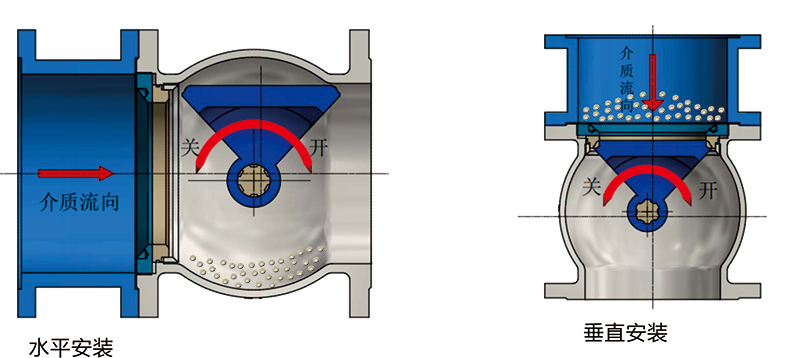

工作介质含颗粒及悬浮固体的阀门推荐安装位置

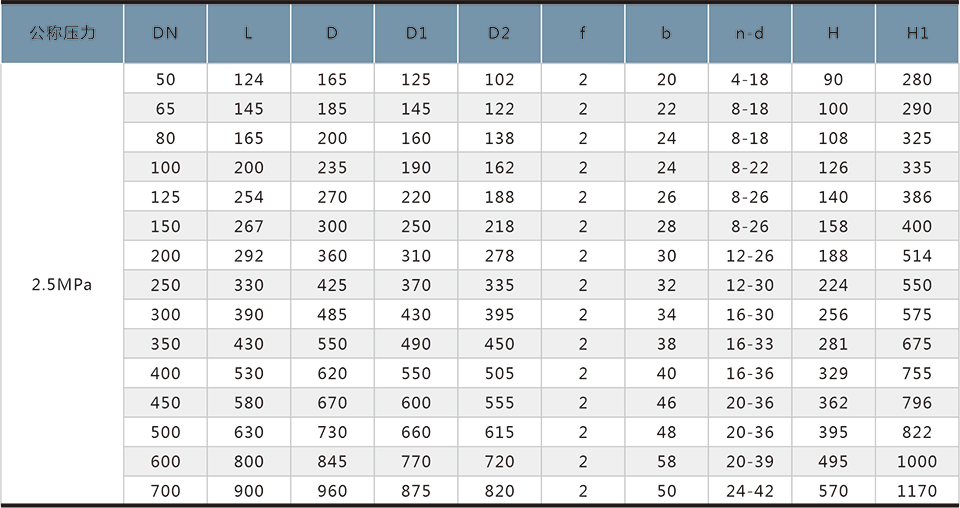

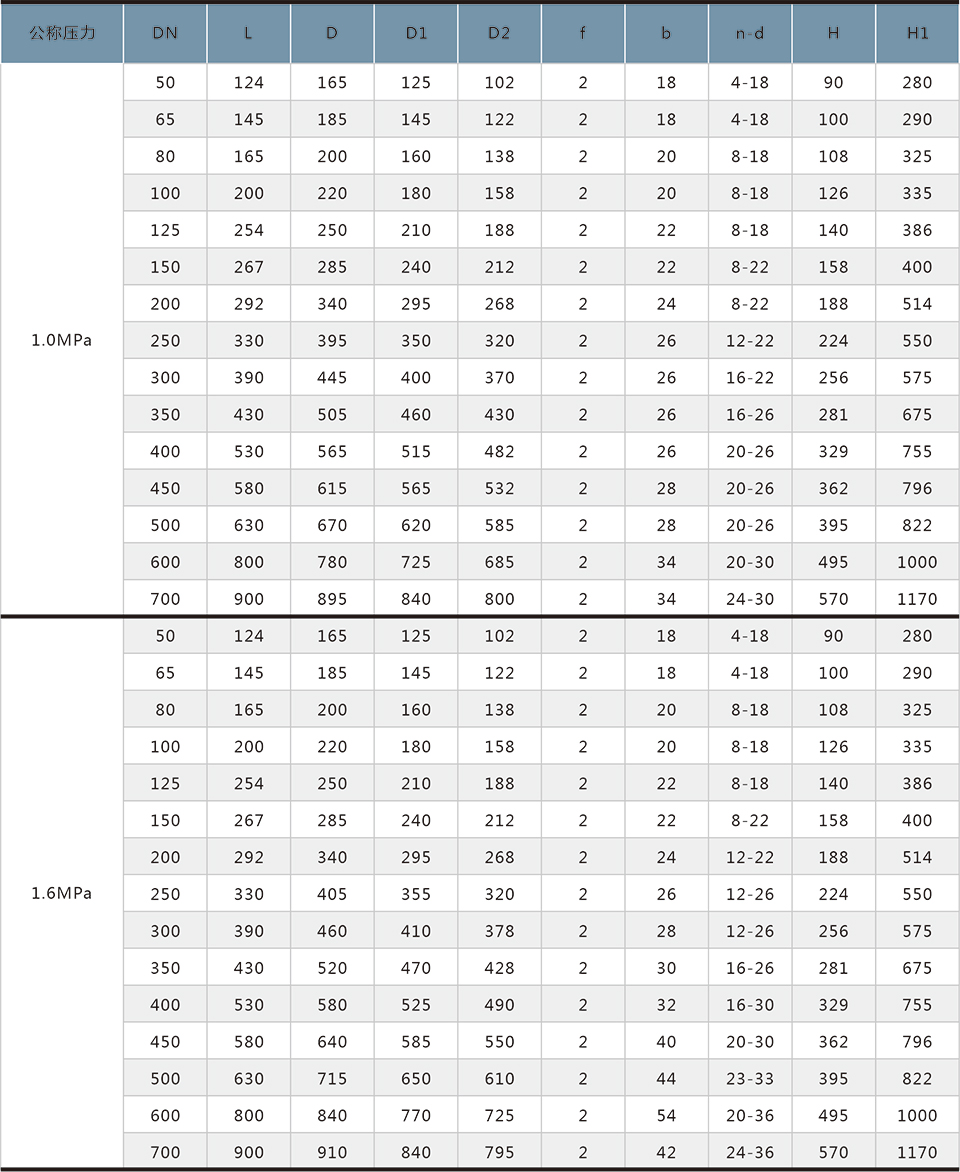

国标 HG20592-RF

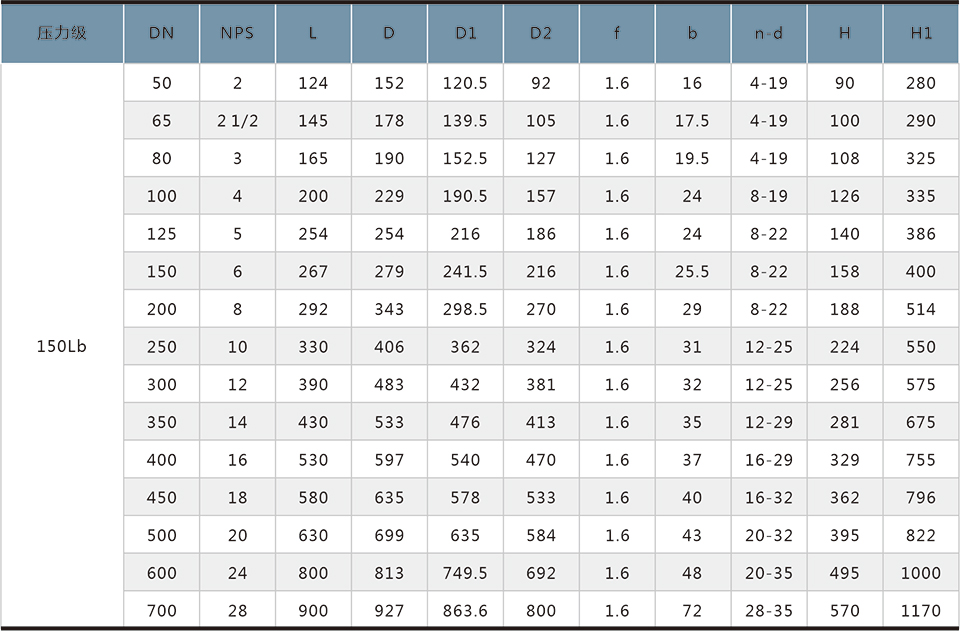

美标 ANSI B16.5-RF
