锻钢三通球阀采用固定式四密封锻件分体式结构,具有抗硫耐高压的特点,有T形和L形。T形能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L形三通球阀只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。
流向组合

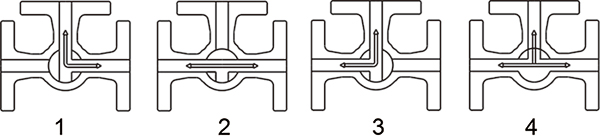

T形三通可以实现四种流向中的任意两种或三种组合。两种组合实现90度驱动即可,三种组合需实现三个位置180度回转。

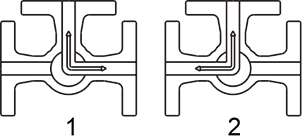

L形三通只能实现两种流向的切换功能。驱动装置实现90 度回转即可。

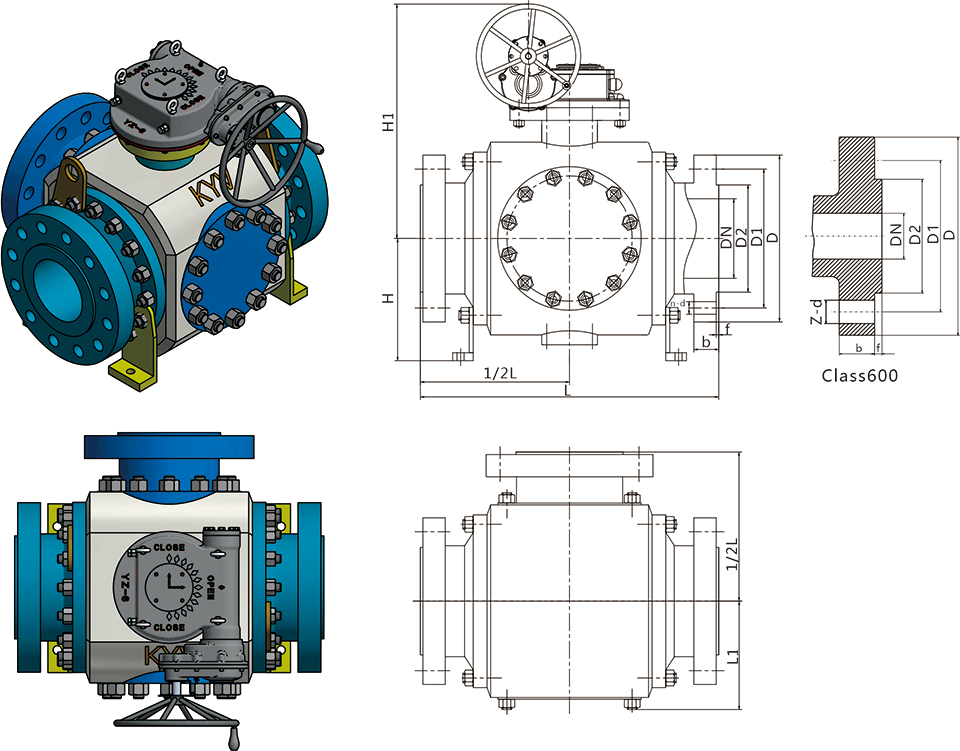

外形及连接尺寸

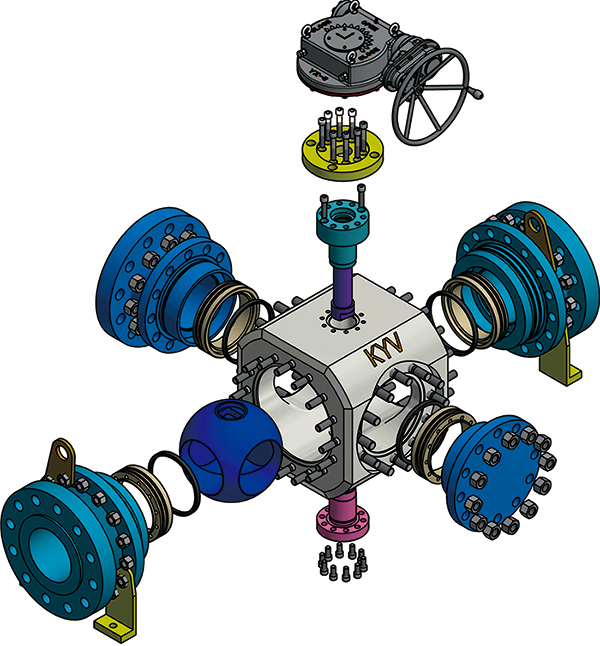

锻钢三通球阀结构

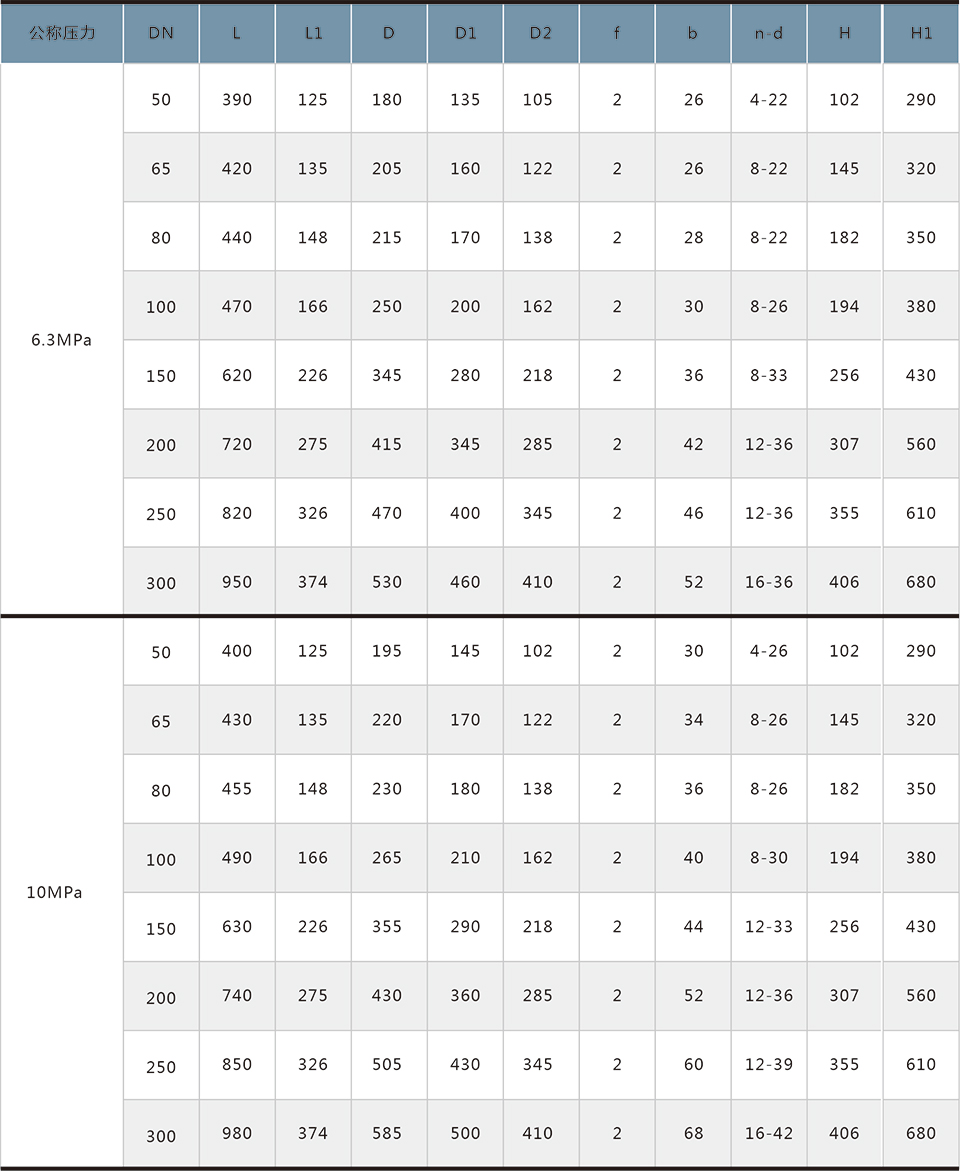

国标 HG20592-RF

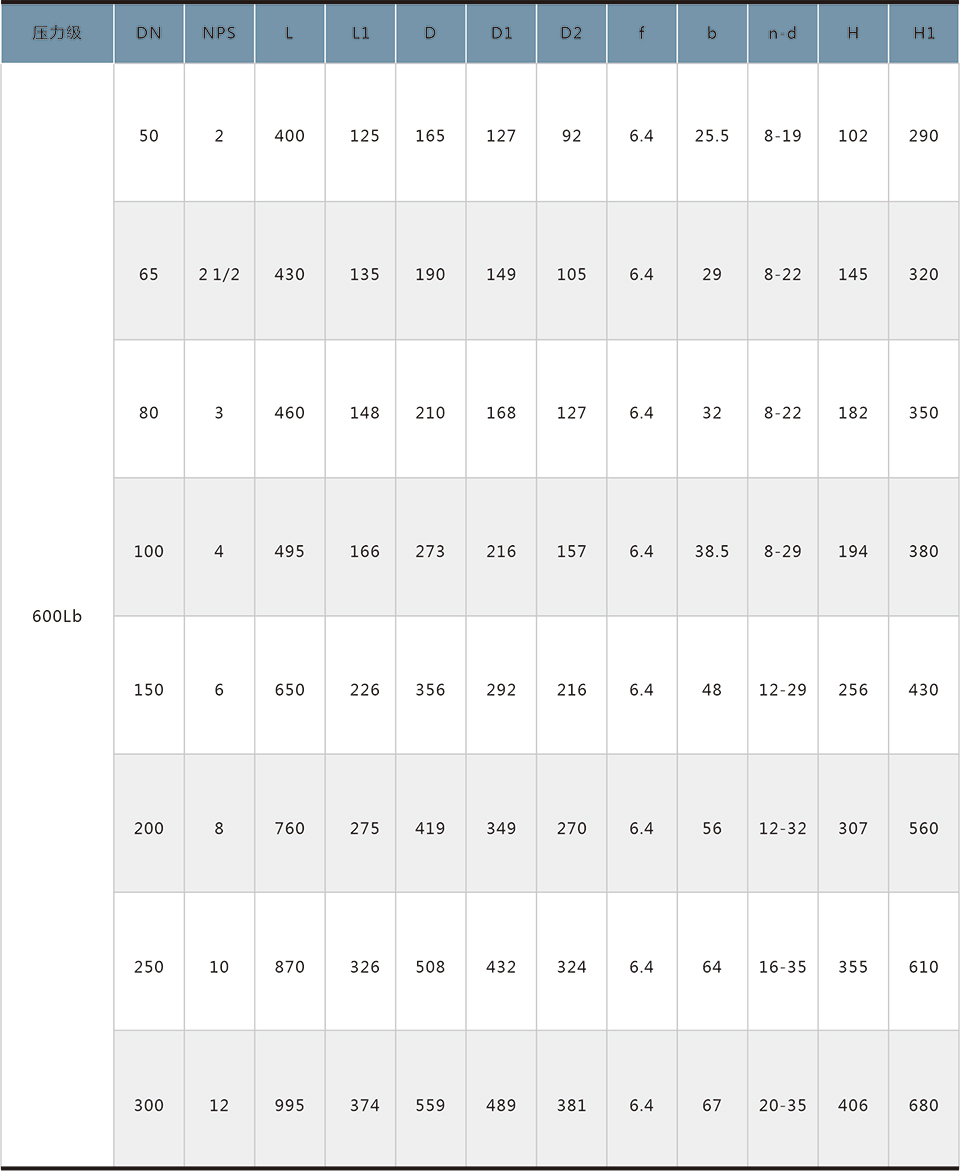

美标 ANSI B16.5-RF
